Лаборатория «Энергетические установки»
Лаборатория «Энергетические установки»
- Отработка конструкции и технологии изготовления заготовок деталей из металлических порошковых композиций методами аддитивных технологий
- Конструкторско-технологическая подготовка аддитивного производства
- Топологическая, структурная и параметрическая оптимизация при проектировании деталей и узлов с учетом возможных технологических ограничений аддитивного производства
- Определение оптимальных технологических режимов селективного лазерного сплавления отечественных порошковых композиций при изготовлении деталей и узлов
- Изготовление образцов для подбора режимов селективного лазерного сплавления
- Разработка технологии термической и механической обработки деталей, полученных методами селективного лазерного сплавления и прямого лазерного выращивания
- Модификация литниково-питающих систем и разработка технологических рекомендаций по получению отливок деталей

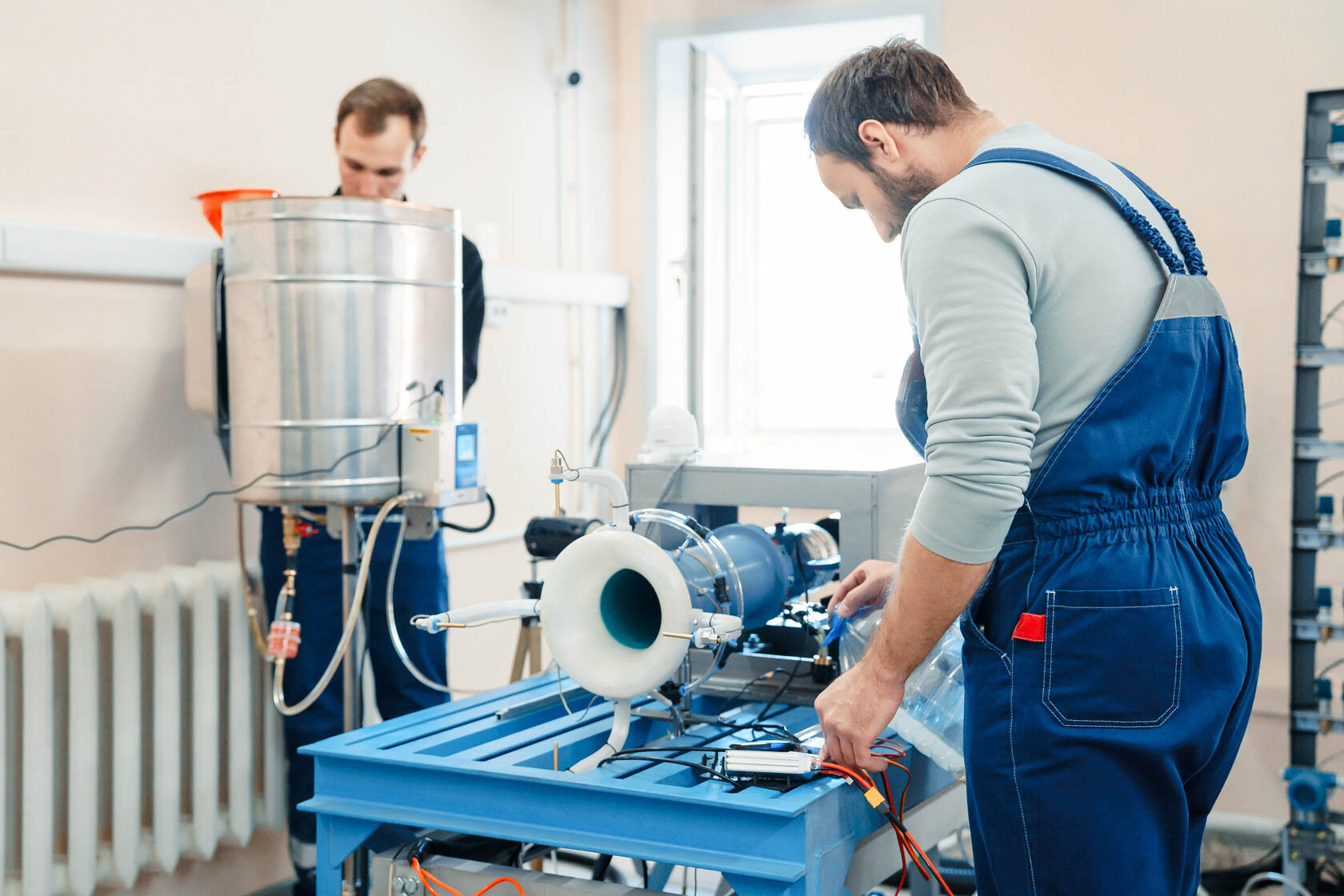

Предназначен для исследование рабочего процесса малоразмерного газотурбинного двигателя, исследование влияния климатических условий на параметры двигателя, определение и доводка пусковых характеристик двигателя и камер сгорания
Измеряемые параметры:
- Температура воздуха на входе
- Давление заторможенного потока на входе
- Частота вращения ротора
- Температура газа за турбиной
- Сила тяги
- Расход топлива
- Перепад между статическим давлением в мерном сечении и давлением заторможенного потока
- Температура газа на выходе из сопла
Диапазоны изменяемых параметров:
Тяга: 1,5 – 150 кгс
Давление потока: 0 – 1,6 МПа
Температура потока: 243 – 1500 К
Расход жидкого топлива: 0 – 300 кг/ч
Расход газообразного топлива: 0,16 – 8 г/с
Эмиссия продуктов сгорания (концентрация) - газоанализатор SWG 300
Кислород: 0 - 21 %
Диоксид углерода: 0 - 40 %
Оксид углерода: 0 - 10000 ppm
Оксид азота: 0 - 1000 ppm
Диоксид азота: 0 - 1000 ppm
Диоксид Серы: 0 - 4000 ppm
Метан: 0 - 10000 ppm
Предназначен для исследование рабочего процесса малоразмерного газотурбинного двигателя, исследование влияния климатических условий на параметры двигателя, определение и доводка пусковых характеристик двигателя и камер сгорания
Измеряемые параметры
- Атмосферное давление
- Давление воздуха на входе в ТДУ
- Давление воздуха за компрессором
- Давление газа за турбиной
- Давление газа на срезе сопла
- Давление топлива за насосом НД
- Давление топлива перед форсункой
- Давление масла в двигателе
- Температура воздуха в ресивере
- Температура воздуха на вх в компрессор
- Температура воздуха за компрессором
- Температура газа за турбиной
- Температура газа на срезе сопла
- Температура топлива перед форсункой
- Расход топлива
- Вибрация двигателя
- Частота ротора
Диапазон измерений
температура от -50 °C до +50 °C
высотность от 0 км до 10 км
расход воздуха через двигатель до 1,5 кг/с
полезный объем 1.4 м3
габариты 1.7/0.9/0.94 м

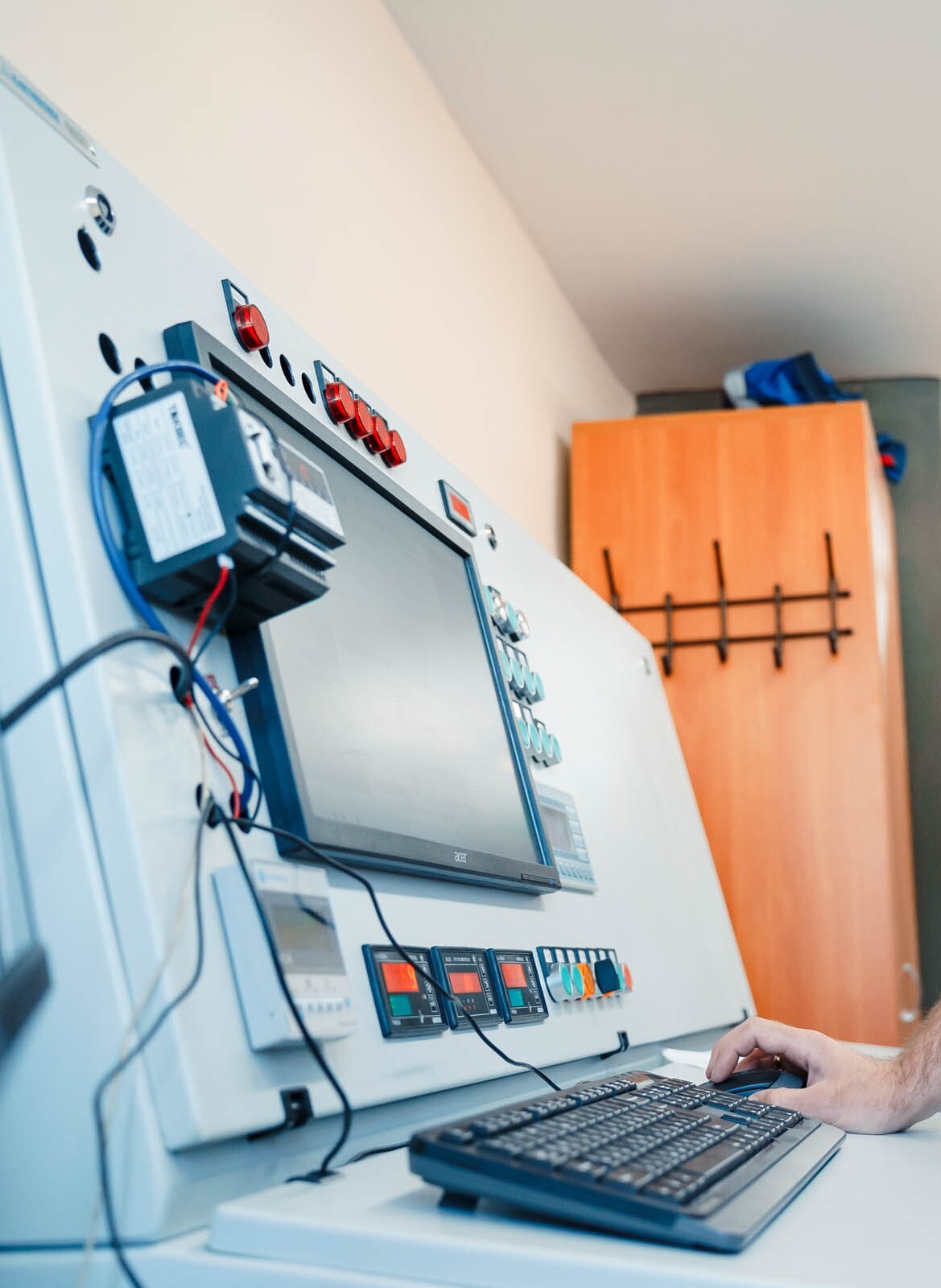

Основные системы стенда
− система обеспечения высотно-климатических условий;
− термобарокамера с системой термостатирования и топливопитания;
− система управления, измерения и регистрации параметров.

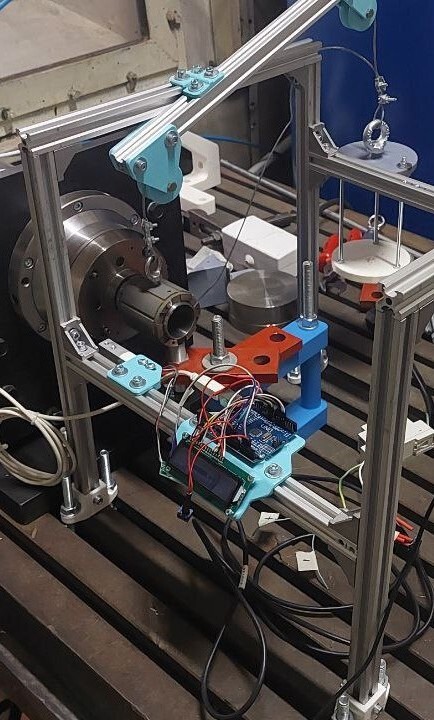

Предназначен для для проведения испытаний газодинамических и газостатических подшипников на несущую способность. Благодаря установке различных муфт есть возможность испытаний подшипников для различных диаметров вала
Измеряемые параметры
- Частота вращения
- Крутящий момент
- Температура корпуса подшипника
- Радиальное перемещение корпуса во время работы
- Температура и давление смазки привода
Характеристики
Станочный привод для придания вращения валу: IBAG HF 140
Мощность привода: 20 кВт
Максимальная частота вращения: 36000 об/мин
Стенд предназначен для проведения испытания лопаточных машин мощностью до 200 кВт и определение мощности компрессоров, расхода воздуха через компрессор, частоту вращения ротора
Измеряемые параметры
- Экспериментальное определение характеристик малоразмерных компрессоров, в том числе для валидации и верификации цифровых двойников их рабочих процессов;
- Экспериментальное подтверждение соответствия характеристик малоразмерных компрессоров техническому заданию или проекту;
- Экспериментальное определение давлений и температур воздуха в характерных сечениях проточной части малоразмерных компрессоров;
- Косвенное определение КПД малоразмерных компрессоров на основе измерения давлений и температур
Диапазон измерений
Мощность компрессоров: до 150 кВт
Расход воздуха через компрессор: до 2 кг/с
Частота вращения ротора: до 120 000 об/мин
Стенд предназначен для получения фактических характеристик теплообменника-регенератора и подтверждения расчётных методик
Измеряемые параметры
- Температура холодного теплоносителя на входе и выходе
- Температура горячего теплоносителя на входе и выходе
- Давление холодного теплоносителя на входе и выходе
- Давление горячего теплоносителя на входе и выходе
- Расходы холодного и горячего теплоносителей
- Подведенная тепловая мощность
- Определение скорости течения и числа Рейнольдса
- Определение коэффициентов теплоотдачи винтовых поверхностей
- Определение числа Нуссельта и его зависимости от числа Рейнольдса
- Определение степени регенерации
Диапазон измерений
Расход воздуха горячего контура: 0 – 0,04 кг/с
Расход воздуха холодного контура: 0 – 0,1 кг/с
Температура воздуха в горячем контуре: 293 – 898 К
Температура воздуха в холодном контуре: 293 – 600 К
Давление воздуха в холодном контуре: 0,1 – 0,3 МПа
Давление воздуха в горячем контуре: 0,1 – 0,12 МПа
Стенд испытаний малоразмерных камер сгорания
Стенд предназначен для определения основных характеристик малоразмерных камер сгорания при работе на жидком (керосин, дизель, смесевые топлива) и газообразном (метан, пропан, бутам, синтез-газ, водород) топливах
Определяемые характеристики
- Срывные характеристики и воспламенение
- Эмиссионные характеристики
- Температурное состояние элементов
- Температурное поле в различных сечениях
- Гидравлические характеристики
Диапазон измерений
Давление потока: 0 – 1,6 МПа
Температура потока: 243 – 1500 К
Расход жидкого топлива: 0 – 160 кг/ч
Расход газообразного топлива: 0,16 – 8 г/с
Замер концентрации
кислорода, диоксида углерода, оксида углерода, оксида азота, диоксида азота, диоксида серы, метана
Стенд проливки горелочных устройств
Стенд предназначен для определения основных характеристик горелочных устройств
Измеряемые параметры
Минимальный расход: 8,5 л/мин
Максимальный расход: 83 л/мин (при давлении 14 атм), 130 л/мин (при давлении 8 атм)
Максимальное избыточное давление: 14 атм
Погрешность измерения расхода ЭМИС ВИХРЬ: 200 - 0,5%
Стенд продувки и исследований процессов горения в горелочных устройствах
Стенд предназначен для продувки и и исследования процессов горения в горелочных устройствах
Диапазоны измерений:
Расход воздуха от 0,21 г/с до 1000 г/с с погрешностью 0,5% от ВПИ;
Расход топлива от 0,2 до 20 г/с с погрешностью 0,5% от ВПИ;
Датчик давления с погрешностью ±100 Па;
Датчики температуры с погрешностью ±1 °С;
Возможность оценки розжига и фиксации состояния пламени.
Оснащение средствами измерения расхода топлива/воздуха
- Измерение расхода газообразных топлив от 0,2 до 20 г/с (ACU20FD), от 10 до 50 г/с (ЭМИС-ВИХРЬ 200).
- Измерение жидких топлив от 1 до 100 г/с (ACU20FE-BC, ACU20BM, ТДР, РСТ, RS-PRO).
- Измерение расхода воды от 200 до 1000 г/с (ЭМИС-ВИХРЬ 200).
Общая энергетика стендового комплекса
- компрессор 7ВП20-220,
- 9 ресиверов по 10 м3 на 220 атм,
- 2 вакуумных насоса ВВН 2-50,
- двухступенчатый редуктор давления с 220 атм до 70 атм и 12 атм
- система подогрева сжатого воздуха до 12 атм до 800 К (400 кВт)
- топливохранилище керосина на 1600 л
- топливохранилище метана 5 баллонов по 240 л
